일반 배관용 스테인레스 파이프(SU)



일반 배관용 스테인레스 강관

(규격: KS D3595, JIS G3448)

치수 및 허용공차(단위: mm)

호칭지름 SU

치수 및 허용공차

8

외경 : 9.52

외경허용차

외경 둘레길이
0 -0.37 -

두께 : 0.7

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
0.154 0.155

10

외경 : 12.70

외경허용차

외경 둘레길이
0 -0.37 -

두께 : 0.8

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
0.237 0.239

13

외경 : 15.88

외경허용차

외경 둘레길이
0 -0.37 -

두께 : 0.8

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
0.301 0.303

20

외경 : 22.22

외경허용차

외경 둘레길이
0 -0.37 -

두께 : 1.0

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
0.529 0.532

25

외경 : 28.58

외경허용차

외경 둘레길이
0 -0.37 -

두께 : 1.0

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
0.687 0.691

30

외경 : 34.0

외경허용차

외경 둘레길이
±0.34 ±0.20

두께 : 1.2

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
0.980 0.986

40

외경 : 42.7

외경허용차

외경 둘레길이
±0.43 ±0.20

두께 : 1.2

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
1.24 1.25

50

외경 : 48.6

외경허용차

외경 둘레길이
±0.49 ±0.25

두께 : 1.2

두께 허용차 : ±0.12

단위무게(kg/m)

STS 304 TPD STS 316 TPD
1.42 1.43

60

외경 : 60.5

외경허용차

외경 둘레길이
±0.60 ±0.25

두께 : 1.5

두께 허용차 : ±0.15

단위무게(kg/m)

STS 304 TPD STS 316 TPD
2.20 2.21

75

외경 : 76.3

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 1.5

두께 허용차 : ±0.15

단위무게(kg/m)

STS 304 TPD STS 316 TPD
2.79 2.81

80

외경 : 89.1

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 2.0

두께 허용차 : ±0.30

단위무게(kg/m)

STS 304 TPD STS 316 TPD
4.34 4.37

100

외경 : 114.3

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 2.0

두께 허용차 : ±0.30

단위무게(kg/m)

STS 304 TPD STS 316 TPD
5.59 5.63

125

외경 : 139.8

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 2.0

두께 허용차 : ±0.30

단위무게(kg/m)

STS 304 TPD STS 316 TPD
6.87 6.91

150

외경 : 165.2

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 3.0

두께 허용차 : ±0.40

단위무게(kg/m)

STS 304 TPD STS 316 TPD
12.1 12.2

200

외경 : 216.3

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 3.0

두께 허용차 : ±0.40

단위무게(kg/m)

STS 304 TPD STS 316 TPD
15.9 16.0

250

외경 : 267.4

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 3.0

두께 허용차 : ±0.40

단위무게(kg/m)

STS 304 TPD STS 316 TPD
19.8 19.9

300

외경 : 318.5

외경허용차

외경 둘레길이
±1% ±0.8%

두께 : 3.0

두께 허용차 : ±0.40

단위무게(kg/m)

STS 304 TPD STS 316 TPD
23.6 23.8

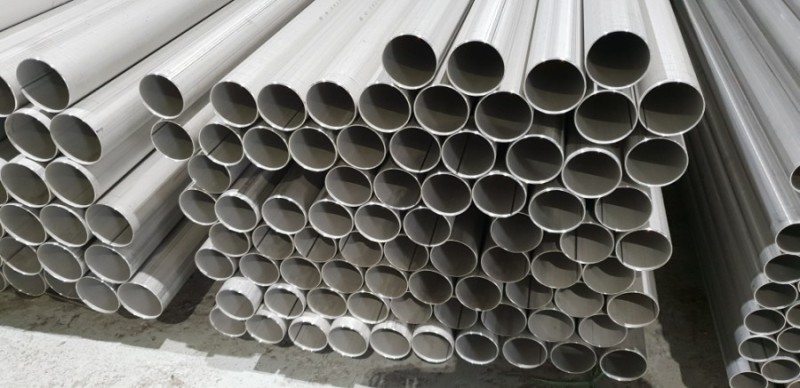

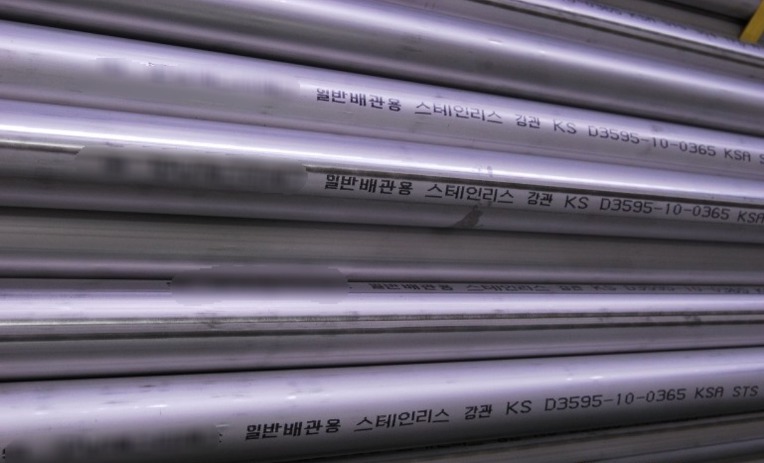

관련 이미지
