스테인레스 봉, 형강류

배관용 스테인레스 파이프 일반 배관용 스테인레스 파이프(SU) 심레스 스테인레스 파이프 기계구조용 스테인레스 파이프 스테인레스 판, 코일 스테인레스 봉, 형강류 배관자재 밸브 물홈통&구조용 부속 가공품 철강류

스테인레스 봉, 형강류



봉강| 앵글| 평철| 잔넬

봉강

Size / 형상 환봉 사각봉 육각봉 Size / 형상 환봉
6
7
8
9
10		 0.224
0.305
0.399
0.504
0.622		 0.285
0.388
0.507
0.642
0.793		 0.247
0.336
0.439
0.556
0.686		 55
60
65
70
75		 18.830
22.410
26.300
30.502
35.015
11
12
13
14
15		 0.753
0.896
1.052
1.220
1.400		 0.959
1.141
1.340
1.554
1.784		 0.831
0.988
1.160
1.346
1.545		 80
85
90
95
100		 39.840
44.975
50.422
56.181
62.250
16
19
20
22
25		 1.593
2.247
2.490
3.012
3.890		 2.030
2.862
3.172
3.838
4.956		 1.758
2.479
2.747
3.324
4.292		 105
110
115
120
130		 68.631
75.323
82.326
89.640
105.203
28
30
32
35
38		 4.880
5.602
6.374
8.067
8.994		 6.217
7.137
8.120
10.277
11.450		 5.384
6.180
7.032
8.900
9.925		 140
150
160
170
180		 122.010
140.063
159.361
179.904
201.691
40
42
45
48
50		 9.960
10.980
12.605
14.342
15.562		 12.688
13.998
16.058
18.270
19.825		 10.988
12.114
13.907
15.823
17.169		 190
200
250
300
350		 224.724
249.002
389.065
560.254
762.588

취급 강종·비중·중량 계산

강종 비중 중량 계산(kg/m)
303, 303F, 304, 304L 7.93 D x D x 0.7854 x 비중 ÷ 1000
316, 316L, 630 7.98
410 / 420J2 7.75

관련 이미지

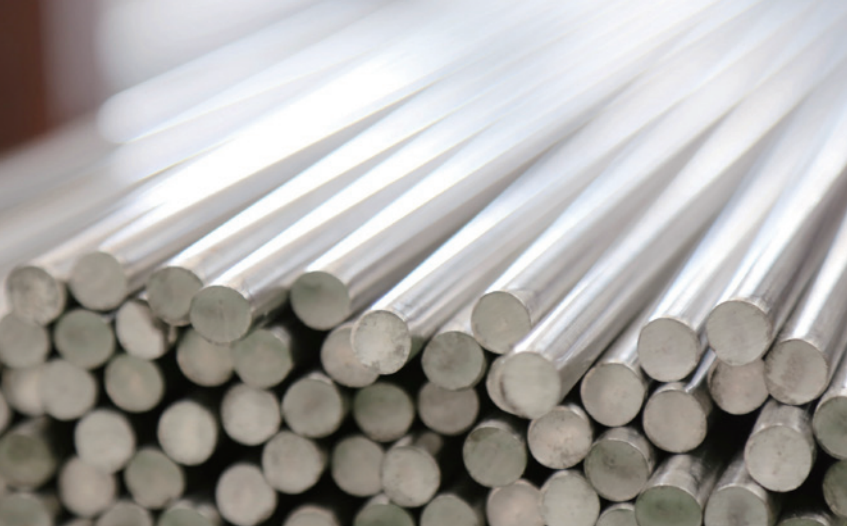

스텐 봉

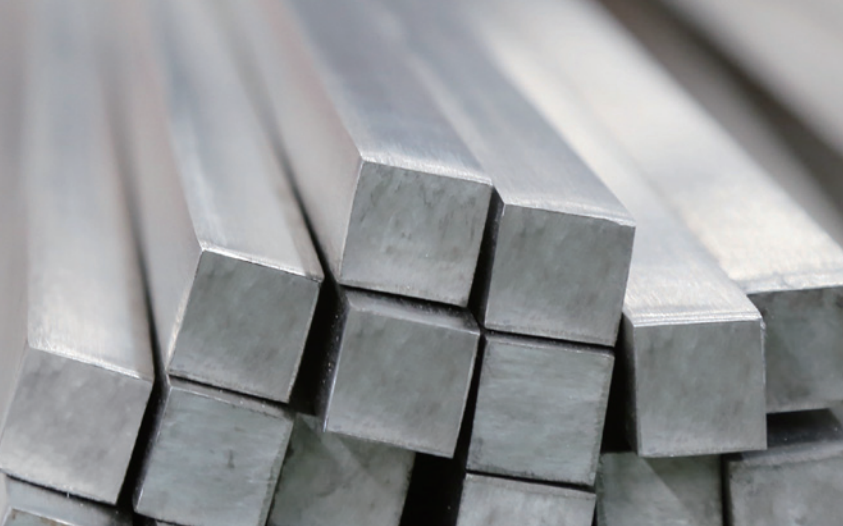

스텐 각봉

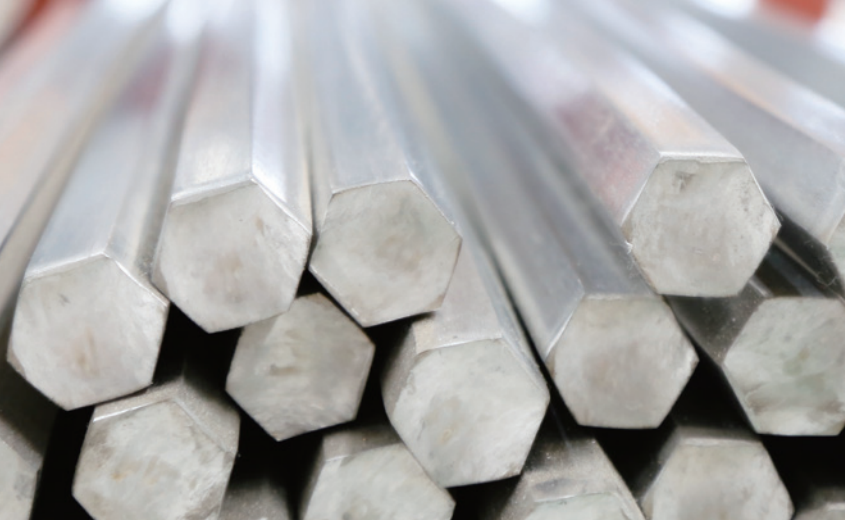

스텐 육각봉


앵글



규격

규격 (mm)
t x A x B		 r₁ r₂ 단면적
(cm²)		 304 316L
표준 길이 : 6m 표준 길이 : 6m
kg/m kg/m
3 20 x 20 4 2 1.13 0.89 0.90
25 x 25  4 2 1.43 1.13 1.14
30 x 30  4 2 1.73 1.37 1.38
40 x 40  4.5 2 2.34 1.85 1.86
50 x 50  6.5 2 2.98 2.35 2.37
4 30 x 30  4 3 2.24 1.77 1.78
40 x 40  4.5 3 3.05 2.41 2.43
50 x 50  6.5 3 3.89 3.09 3.11
5 40 x 40  4.5 3 3.76 2.98 3.00
50 x 50  6.5 3 4.80 3.81 3.83
6 50 x 50  6.5 4 5.64 4.48 4.50
60 x 60  6.5 4 6.86 5.44 5.48
65 x 65  8.5 4 7.53 5.97 6.01
75 x 75  8.5 4 8.73 6.92 6.96
100 x 100  10 5 11.75 9.32 9.38
9 75 x 75  8.5 6 12.69 10.06 10.13
100 x 100  10 6 17.25 13.68 13.77
10 100 x 100  10 7 19.00 15.07 15.17

* 비 규격 및 길이 맞춤 생산 가능

* 상기 표에 기재된 중량은 공차를 고려하지 않은 이론적인 중량이며, 실제 중량과 차이가 있을 수 있음.

관련 허용 공차(KS D3694 / JIS G4317)

폭 (mm) 두께 (mm)
A x B 공차 3 4 5 6 7 8 9 10
20 x 20  ±1.5 ±0.4
25 x 25  ±1.5 ±0.5 ±0.5
30 x 30  ±1.5 ±0.5 ±0.5 ±0.5 ±0.5
40 x 40  ±1.5 ±0.6 ±0.6 ±0.6 ±0.6
50 x 50  ±2.0   ±0.6 ±0.6 ±0.6
60 x 60  ±3.0     ±0.6 ±0.6
65 x 65  ±3.0     ±0.6 ±0.6 ±0.7 ±0.7
70 x 70  ±3.0       ±0.7 ±0.7 ±0.7
75 x 75  ±3.0       ±0.7 ±0.7 ±0.7 ±0.7
80 x 80  ±3.0       ±0.7 ±0.7 ±0.7 ±0.7
90 x 90  ±3.0           ±0.7 ±0.7 ±0.8
100 x 100  ±3.0           ±0.7 ±0.7 ±0.8

관련 이미지

스텐 앵글


평철


규격

규격 (mm)
t x W		 304
길이(m) kg/m 슬리팅 압연
3 15 4, 6 0.36 ●
20 4, 6 0.48 ●
25 4, 6 0.59 ●
30 4, 6 0.71 ●
40 4, 6 0.95 ●
50 4, 6 1.19 ●
100 4, 6 2.38 ●
4 15 4, 6 0.48 ●
20 4, 6 0.63 ●
25 4, 6 0.79 ●
30 4, 6 0.95 ●
40 4, 6 1.27 ●
50 4, 6 1.59 ●
100 4, 6 3.17 ●
5 15 4, 6 0.59 ●
20 4, 6 0.79 ●
25 4, 6 0.99 ●
30 4, 6 1.19 ●
40 4, 6 1.59 ●
50 4, 6 1.98 ●
60 4, 6 2.38 ●
100 4, 6 3.97 ●
6 15 4, 6 0.71 ●
20 4, 6 0.95 ●
25 4, 6 1.19 ●
30 4, 6 1.43 ●
40 4, 6 1.90 ●
50 4, 6 2.38 ●
60 4, 6 2.85 ●
65 4, 6 3.09 ●
75 4, 6 3.57 ●
100 4, 6 4.76 ●
8 20 4, 6 1.27 ● ●
25 4, 6 1.59 ● ●
30 4, 6 1.90 ● ●
40 4, 6 2.54 ● ●
50 4, 6 3.17 ● ●
60 4, 6 3.81 ● ●
65 4, 6 4.12 ● ●
70 4, 6 4.44 ● ●
75 4, 6 4.76 ● ●
80 4, 6 5.08 ● ●
100 4, 6 6.34 ● ●
9 25 4, 6 1.78 ● ●
30 4, 6 2.14 ● ●
40 4, 6 2.85 ● ●
50 4, 6 3.57 ● ●
60 4, 6 4.28 ● ●
65 4, 6 4.64 ● ●
70 4, 6 5.00 ● ●
75 4, 6 5.35 ● ●
80 4, 6 5.71 ● ●
100 4, 6 7.14 ● ●
10 20 4, 6 1.59 ● ●
25 4, 6 1.98 ● ●
30 4, 6 2.38 ● ●
40 4, 6 3.17 ● ●
50 4, 6 3.97 ● ●
60 4, 6 4.76 ● ●
65 4, 6 5.15 ● ●
70 4, 6 5.55 ● ●
75 4, 6 5.95 ● ●
80 4, 6 6.34 ● ●
100 4, 6 7.93 ● ●
12 25 4, 6 2.38 ● ●
30 4, 6 2.85 ● ●
40 4, 6 3.81 ● ●
50 4, 6 4.76 ● ●
60 4, 6 5.71 ● ●
65 4, 6 6.19 ● ●
70 4, 6 6.66 ● ●
75 4, 6 7.14 ● ●
80 4, 6 7.61 ● ●
100 4, 6 9.52 ● ●

관련 이미지

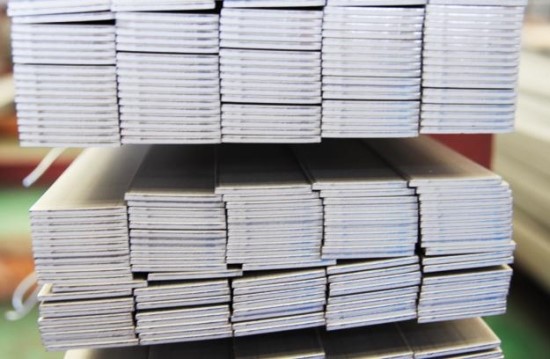

스텐 평철


잔넬



규격

규격 (mm)
H x B x t		 304 316L
표준 길이 : 6m 표준 길이 : 6m
kg/m Kg/m
80 x 40 x 5 5.96 6.00
100 x 50 x 5 7.62 7.67
100 x 50 x 6 8.98 9.04
130 x 65 x 6 11.90 11.98
150 x 75 x 6 13.80 13.89
150 x 75 x 9 20.20 20.33
200 x 100 x 10 30.20 30.39

* 상기 표에 기재된 중량은 공차를 고려하지 않은 이론적인 중량이며, 실제 중량과 차이가 있을 수 있음.

관련 이미지

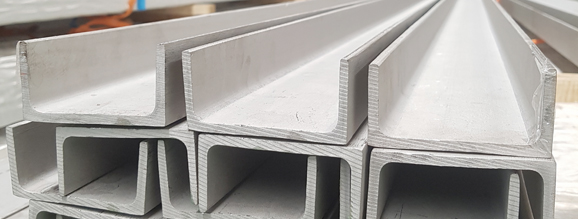

스텐 잔넬
